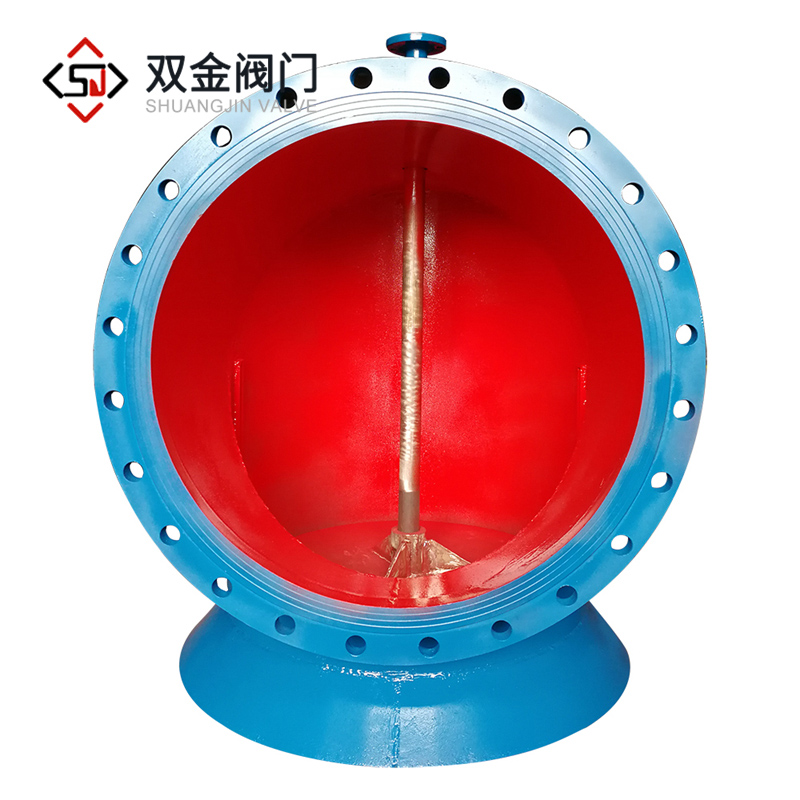

本公司生产的pz型配水闸阀具有重量轻、结构简单、操作方便、密封性能好等优点，可供矿山井下水泵房各吸水井配水之用也适用石油、化工、冶金、电力、建筑、热力、给排水、水处理等行业。

产品型号：PZ-I/II

公称通径：DN400-DN1200mm

适用温度：≤80℃

适用介质：水

驱动方式：手动、电动、气动

配水闸阀的阀体材质：铸钢、碳钢、不锈钢WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力：1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍

驱动方式：手动、气动、液动、电动。

该阀的结构说明

1.闸体为焊接件,下部装有一锥形密封环,与阀瓣共同构成密封部分。

2.阀瓣由焊接件与橡胶垫构成,通过带环螺钉组件与阀杆绞接,以保证阀的密封性能。

3.闸阀由操纵台,连接杆,阀杆,闸阀,短管等部件组成。

4.短管用于埋入配水井井壁,为焊接件。

5.连接杆的长度由配水井底板到泵房底板的高度差来确定。分为5米,4.5米,4米,3.5米四种规格。用户也可以按实际安装高度确定连接杆的长度,按需定制。
